校内骨干光网采用两层结构设计，全校分8个区采用8个光交箱，互联8130芯光纤链路，主干线可覆盖校园内所有楼栋，实现了教学楼、办公楼48芯光纤进栋，学生宿舍、家属宿舍及其它楼栋24芯进栋，所有楼栋光纤通过光交接箱全部汇聚到交换中心，可实现任意楼栋间的纤芯跳接，可承载以太网、GPON、EPON等网络所需的链路结构，采用B1.3标准进行设计，提供1310nm、1550nm、1625nm三种波长的传输窗口，能满足今后光纤入户和逐步增加的校内各类数字化业务的建设需要，解决了百米外的局域网业务布线问题。

（1）交换中心光纤墙及固线。由五组配线机柜及开放式十子结构桥架组成，可实现校内任意接入机房到核心设备之间的业务线路跳接。

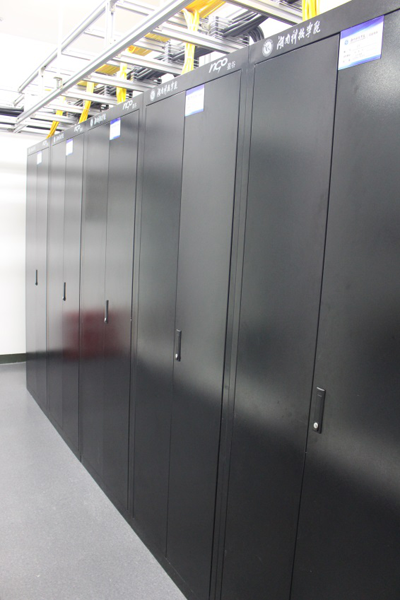

光纤线路配线柜

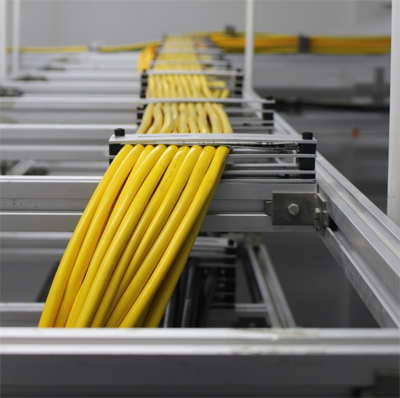

光纤线路及固线

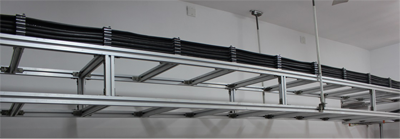

光纤线路及固线

（2）光纤配线柜内部结构。中心机房采用光配线架进行分线并熔接，区域内采用光交接箱进行跳接，接入机房采用ODF架进行配线。

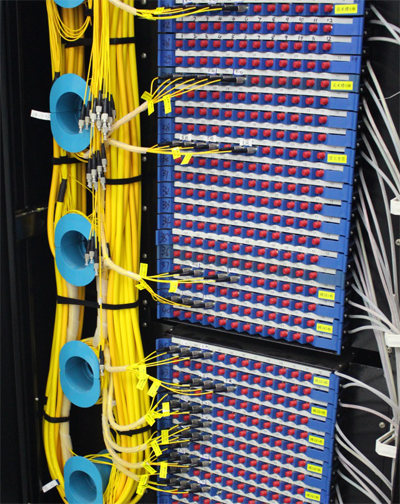

中心机房光纤柜内部结构

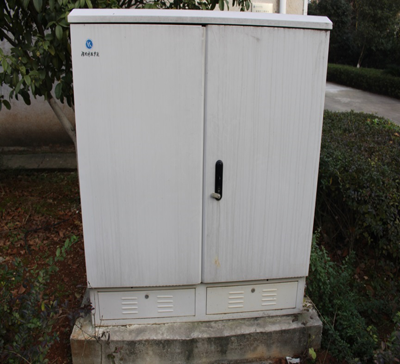

室外光交接箱

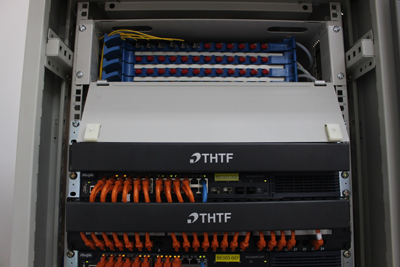

接入机房ODF架
